一、三相电能表现场校验仪说明书

三相电能表现场校验仪管理软件说明书

三相电能表现场校验仪

    校验管理系统

操作说明书

目 录

一、管理系统简介

二、管理系统安装步骤

三、基本录入数据详细说明

四、编辑EXCEL计划表

五、形成新的下装数据：

六、从优盘读入数据

二、电能计量装置现场校验需要什么仪器

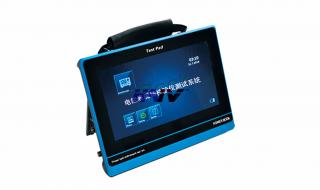

三相电能表现场校验仪是专门为电力系统现场检验电网计量表计运行误差和故障检测而设计的。该仪器由于使用高精度的内部互感器和钳型互感器进行采样，使得操作人员可以迅速、安全可靠的测得的计量表计误差和接线错误，为电力系统计量人员正确计量、追补电量提供了有效的依据。三相电能表现场校验仪特点：

1、三相电流、电压、有功功率、无功功率、功率因数、角度、频率等电参数的高精度测量。

2、三相有功和无功感应式、电子式电能表以及其它多种电工仪表的现场校验。

3、计量装置综合误差的现场校验。

4、电压输入0-400V自动切换量程，确保测量精度。

5、电流输入有端子和钳表两种方式可选，最大可测电流500A。

6、六角图实时显示，接线错误瞬间识别，窃电行为尽在掌握。

7、CT变比高精度测量。

8、存贮200块被校表的测量数据轻松完成。

9、可配微机，通过RS232串行口对设备内的数据进行管理，真正实现无纸化办公。

10、大屏幕液晶中文菜单显示,一目了然，方便操作。

11、可通过电源插座(AC220V)供电也可直接从电网取电(AC80-400V)工作，充分考虑现场使用条件。

12、可配备三相精密测试电源，作为三相检定装置使用。

13、极强的现场负荷适应能力，工作稳定可靠。

14、体积小，重量轻，外观精美，便于携带。

三、什么是压力校验仪

　　压力校验仪的工作及结构原理　　仪器包括、图像处理系统、检定软件、计算机和打印机等。　　压力校验仪采用数控压力源自动加压，通过高精度数字式压力传感器获取标准压力值，利用计算机摄像处理系统识别压力表读数，按照相应的压力仪表检定规程，计算各项误差值并作出检定结论。　　计算机在接受“开始检定”命令后，向数控压力源发出检定命令，数控系统精确控制系统压力到达所需的压力点，然后将标准压力值传输到计算机，计算机通过图像处理系统拍摄并识别压力表读数，然后电控轻敲头模拟人手敲击被检表（按照规程要求），再识别一次被检表的读数，识别结果同高精度压力传感器的标准压力值相比较计算，得出压力仪表的各项示值误差。　　对于压力变送器和压力传感器，智能压力校验仪测量它们输出的电信号，检定仪控制系统压力到达所需的压力点后，软件读取压力变送器或者压力传感器的电信号值，该值与标准电信号值比较计算得出示值误差。检定完成后对误差数据进行计算处理和保存误差数据，最后显示和打印误差数据表格以及检定结果。　　压力校验仪，是为校验各种压力变送器﹑压力传感器﹑压力开关﹑差压变送器﹑数字压力表﹑专用压力校验仪器。在测量压力的同时，也，所测压力与设定的压力百分数及测量电流同屏显示，电流及电流百分数可通过显示菜单选择。　　智能压力校验仪不仅解决了标准压力的校验，而且更好的满足了现场综合的测试需要。现在有许多厂家为了方便客户,已经将整个仪器微型化智能化.从而使压力校验仪具备了多量程和记录等功能.　　压力校验仪可用于检定压力开关、精密压力表,普通压力表,压力(差压)变送器,压力传感器及其他压力类仪表。

四、811现场全自动压力校验仪实验步骤

1、装上被检表和标准表； 手动或自动加压到所需压力点，记录轻敲前后压力表读数，一个点一个点地检测记录，完成后逐步降压到检测点，记录记录轻敲前后压力表读数；

2、 取下压力表和被检表，接口用堵头堵上，根据记录数据分析计算判定压力表是否合格。

五、多功能电能表现场校验仪的使用方法是什么啊

1、ED3000D型三相多功能电能表校验仪功能特点

2、彩色大屏幕液显示（6英寸）直接显示向量图，直接显示接线结果，查三相三线48种错

3、误接线

4、现场直接测量电流、电压、频率、相位、功率因数、校验单、三相有功、无功电子式、机械电能表

5、电能表数据存储数量：1000块、操作全汉字菜单提示，完整的计算机管理系统

6、电压、电流自动换档

7、可在线测量低压电流互感器变比

8、现场可测量谐波（2～21次），并直接显示谐波数据

9、性能指标

10、电压量程：60V、100V、200V、400V自动换档

11、电流直接测量：1A、5A钳表100A、200A、500A、1000A

12、电能测量准确度：0.05%、0.1%

13、相位测量准确度：+0.50

14、频率测量准确度：0.1Hz

15、仪器供电电压：AC80～380V

16、功耗、约15VA

17、工作环境：温度：-100C～+350C，湿度：30～80%RH

18、精度等级：0.05级、0.1级（直接）、0.2级（钳表）

19、外形尺寸：370mm*305mm*170mm(长*宽*高)

20、仪器重量:3.5Kg
