一、7805电源模块讲解

7805电源模块是三端稳压集成电路(IC)。顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。它的样子像是普通的三极管，TO- 220 的标准封装，也有TO-92封装。

三端稳压管7805参数：

1、输出电压：4.8V-5.2V

2、输入电压：不大于36V

3、最大输出电流：1.5A

4、输入输出压差：2V

5：特点：热过载保护、短路保护、使用方便。

7805模块从有字的正面看①②③引脚从左向右按顺序标注，①脚高电位，②脚接地，③脚为输出位。

三端稳压管7805IC内部电路具有过压保护、过流保护、过热保护功能，这使它的性能很稳定，能够实现1A以上的输出电流。

二、电源模块的作用是什么

电源模块是可以直接贴装在印刷电路板上的电源供应器，其特点是可为专用集成电路(ASIC)、数字信号处理器 (DSP)、微处理器、存储器、现场可编程门阵列 (FPGA) 及其他数字或模拟负载提供供电。电源模块广泛用于交换设备、接入设备、移动通讯、微波通讯以及光传输、路由器等通信领域和汽车电子、航空航天等。那么电源模块的作用是什么？；一、隔离；1、安全隔离：强电弱电隔离IGBT隔离驱动浪涌隔离保护雷电隔离保护(如人体接触的医疗电子设备的隔离保护)；2、噪声隔离：(模拟电路与数字电路隔离、强弱信号隔离)；3、接地环路消除：远程信号传输分布式电源供电系统。；二、保护；短路保护、过压保护、欠压保护、过流保护、其它保护。；三、电压变换；升压变换降压变换交直流转换(AC/DC、DC/AC)极性变换(正负极性转换、单电源与正负电源转换、单电源与多电源转换)。；四、稳压；交流市电供电远程直流供电分布式电源供电系统电池供电。；五、降噪；有源滤波。

三、电源模块短路原因

1、所谓短路是指：电路中本来应该存在阻抗（电阻、容抗、感抗）的两点之间，用没有任何阻抗的电线直接连接，使得电流流过这两点之间不再遇到任何阻碍。

2、电源被短路的原因------用没有任何阻抗的电线将电源两极直接连接起来。

3、用电器被短路的原因------用没有任何阻抗的电线将用电器两端连接起来。

四、如何正确选择电源模块

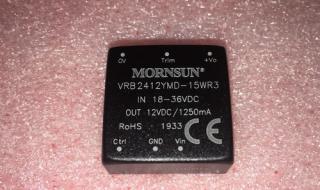

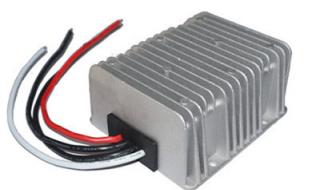

　选择使用DC/DC模块电源除了最基本的电压转换功能外，还有以下几个方面需要考虑：　　1． 额定功率　　一般建议实际使用功率是模块电源额定功率的30～80%为宜（具体比例大小还与其他因素有关，后面将会提到。），这个功率范围内模块电源各方面性能发挥都比较充分而且稳定可靠。负载太轻造成资源浪费，太重则对温升、可靠性等不利。所有模块电源均有一定的过载能力，例如司产品可达 110～120%，但是仍不建议长时间工作在过载条件下，毕竟这是一种短时应急之计。　　2．封装形式　　模块电源的封装形式多种多样，符合国际标准的也有，非标准的也有，就同一公司产品而言，相同功率产品有不同封装，相同封装有不同功率，那么怎么选择封装形式呢？主要有三个方面：① 一定功率条件下体积要尽量小，这样才能给系统其他部分更多空间更多功能；② 尽量选择符合国际标准封装的产品，因为兼容性较好，不局限于一两个供货厂家；③ 应具有可扩展性，便于系统扩容和升级。选择一种封装，系统由于功能升级对电源功率的要求提高,电源模块封装依然不变,系统线路板设计可以不必改动,从而大大简化了产品升级更新换代，节约时间。 3．温度范围与降额使用　　一般厂家的模块电源都有几个温度范围产品可供选用：商品级、工业级、军用级等，在选择模块电源时一定要考虑实际需要的工作温度范围，因为温度等级不同材料和制造工艺不同价格就相差很大，选择不当还会影响使用，因此不得不慎重考虑。可以有两种选择方法：一是根据使用功率和封装形式选择，如果在体积（封装形式）一定的条件下实际使用功率已经接近额定功率，那么模块标称的温度范围就必须严格满足实际需要甚至略有裕量。二是根据温度范围来选，如果由于成本考虑选择了较小温度范围的产品，但有时也有温度逼近极限的情况，怎么办呢？降额使用。即选择功率或封装更大一些的产品，这样“大马拉小车”，温升要低一些，能够从一定程度上缓解这一矛盾。降额比例随功率等级不同而不同，一般50W以上为 3～10W/℃。总之要么选择宽温度范围的产品，功率利用更充分，封装也更小一些，但价格较高；要么选择一般温度范围产品，价格低一些，功率裕量和封装形式就得大一些。应折衷考虑。　　4．工作频率　　一般而言工作频率越高，输出纹波噪声就更小，电源动态响应也更好，但是对元器件特别是磁性材料的要求也越高，成本会有增加，所以国内模块电源产品开关频率多为在300kHz以下，甚至有的只有100kHz左右，这样就难以满足负载变条件下动态响应的要求，因此高要求场合应用要考虑采用高开关频率的产品。另外一方面当模块电源开关频率接近信号工作频率时容易引起差拍振荡，选用时也要考虑到这一点。　　5．隔离电压　　一般场合使用对模块电源隔离电压要求不是很高，但是更高的隔离电压可以保证模块电源具有更小的漏电流，更高的安全性和可靠性，并且EMC特性也更好一些，因此目前业界普遍的隔离电压水平为1500VDC以上。　　6．故障保护功能　　有关统计数据表明，模块电源在预期有效时间内失效的主要原因是外部故障条件下损坏。而正常使用失效的机率是很低的。因此延长模块电源寿命、提高系统可靠性的重要一环是选择保护功能完善的产品，即在模块电源外部电路出现故障时模块电源能够自动进入保护状态而不至于永久失效，外部故障消失后应能自动恢复正常。模块电源的保护功能应至少包括输入过压、欠压、软启动保护；输出过压、过流、短路保护，大功率产品还应有过温保护等。　　7．功耗和效率 　　 根据公式 ，其中Pin、Pout、P耗分别为模块电源输入、输出功率和自身功率损耗。由此可以看出，输出功率一定条件下，模块损耗P耗越小，则效率越高，温升就低，寿命更长。除了满载正常损耗外，还有两个损耗值得注意：空载损耗和短路损耗（输出短路时模块电源损耗），因为这两个损耗越小，表明模块效率越高，特别是短路未能及时采取措施的情况下，可能持续较长时间，短路损耗越小则因此失效的机率也大大减小。当然损耗越小也更符合节能的要求。

五、电源模块砖标准尺寸

1. 电源模块砖的标准尺寸是存在的。
2. 这是因为电源模块砖需要在不同设备中进行互换和替换，为了确保兼容性和通用性，制定了标准尺寸。
这样可以保证不同厂家生产的电源模块砖可以在各种设备上使用。
3. 标准尺寸的电源模块砖可以降低设备制造成本，提高生产效率。
同时，用户也可以更方便地进行维修和更换电源模块砖，减少了维护和维修的时间和成本。
